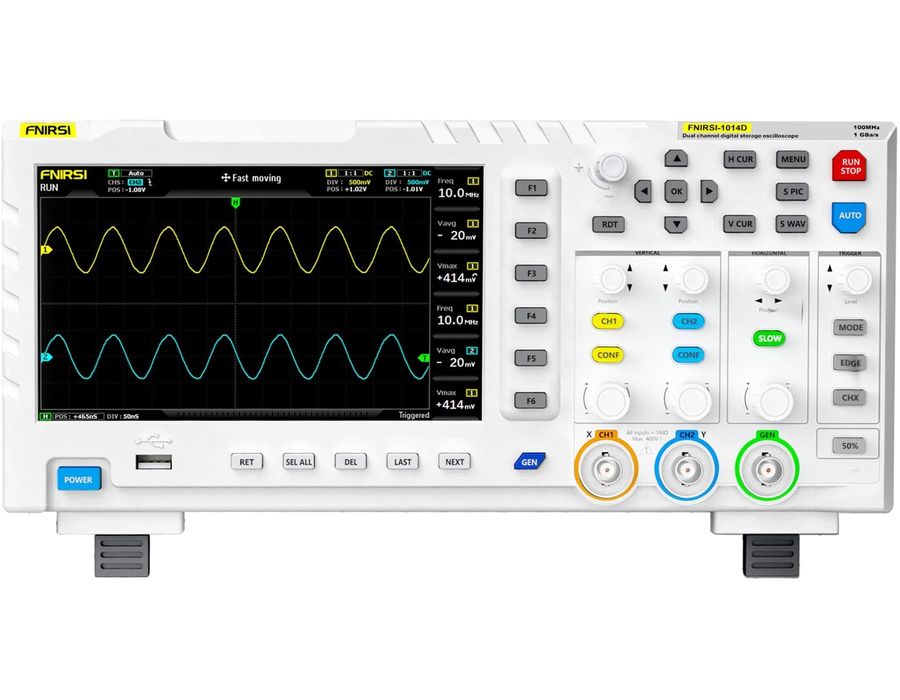

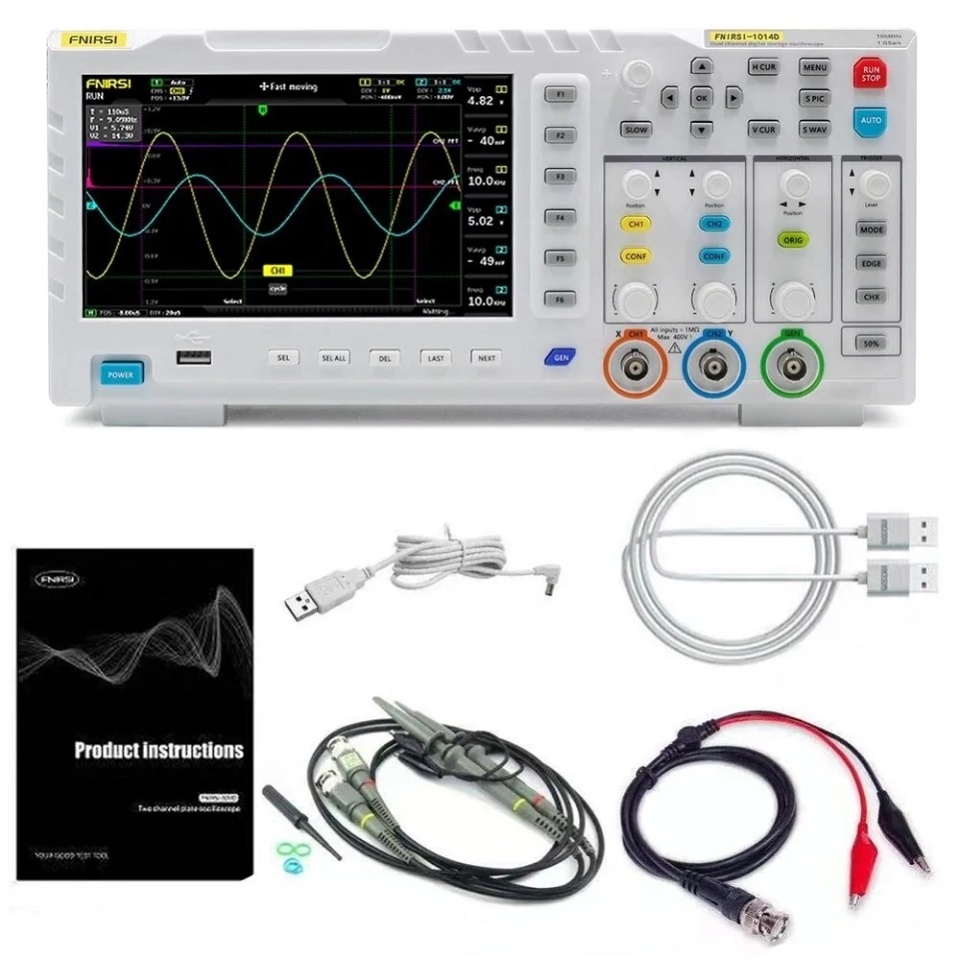

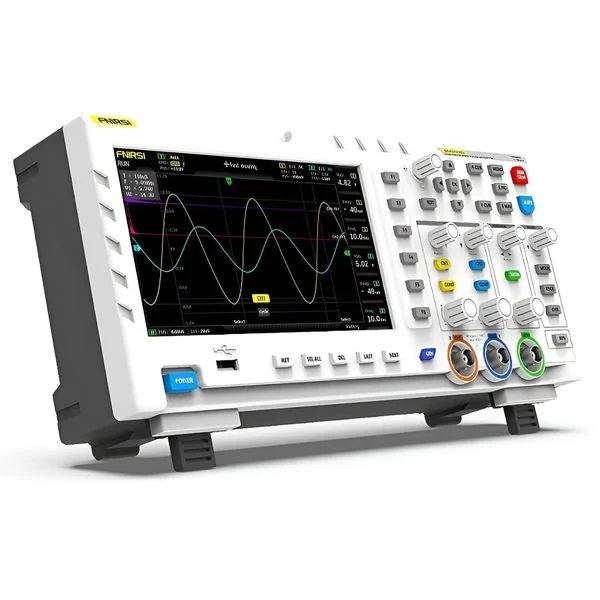

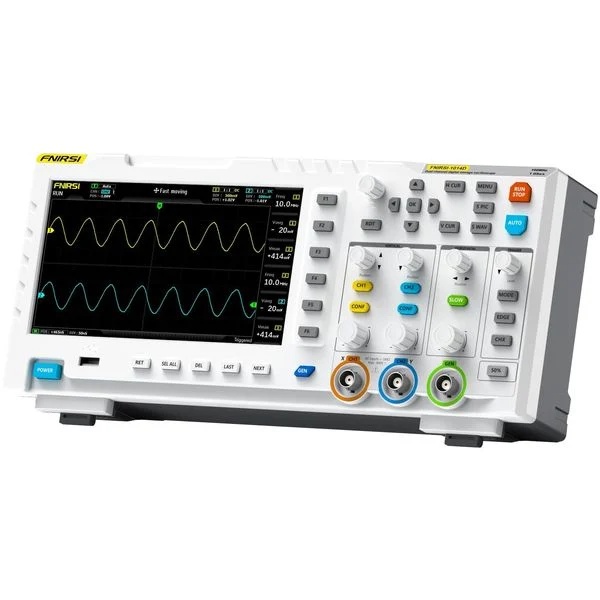

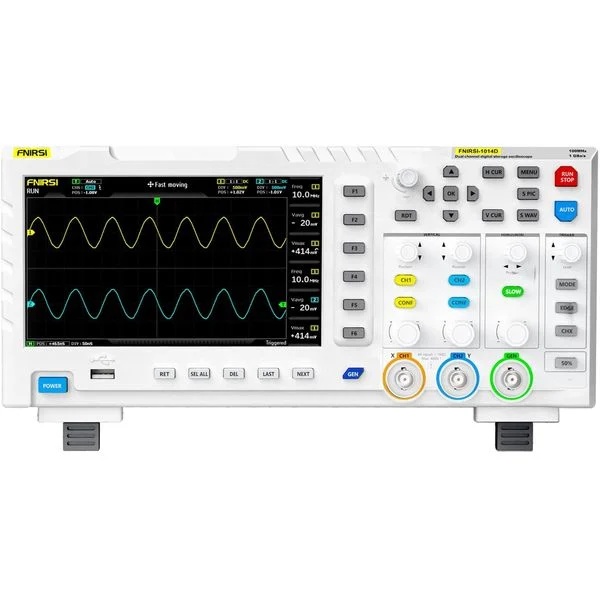

Osciloscop digital de birou FNIRSI 1014D, 2 canale, 100 MHz, 1 GSa/s

Descriere

FNIRSI 1014D este un dispozitiv de banc puternic conceput pentru profesioniștii și utilizatorii pasionați din domeniul electronic. Acest osciloscop combină funcțiile unui osciloscop digital și ale unui generator de semnal, fiind un instrument versatil pentru analizarea, testarea și proiectarea circuitelor electronice.

Măsurare și analiză avansate
FNIRSI 1014D dispune de o intrare cu două canale cu o lățime de bandă de 100 MHz și o rată de eșantionare de 1 GSa/s, permițând chiar și captarea precisă a celor mai rapide semnale. Modurile sale de declanșare (Auto, Normal, Single) îl fac potrivit atât pentru semnalele analogice periodice, cât și pentru cele digitale neperiodice. Este disponibilă o funcție de cursor pentru a facilita citirea manuală a parametrilor precum amplitudinea și frecvența, fără a fi nevoie de calcule suplimentare.

Generator de semnal integrat
Dispozitivul oferă 14 tipuri de semnal standard, inclusiv unde sinusoidale, pătrate și în dinți de ferăstrău, cu o frecvență maximă de 10 MHz. Generatorul suportă, de asemenea, ieșirea semnalului personalizat cu frecvență, amplitudine și AC reglabile până la 2,5 Vpp. Acest lucru îl face un instrument ideal pentru simularea și testarea dispozitivelor electronice.

Rezoluție ridicată și claritate
Ecranul mare TFT LCD color de 7" cu rezoluție de 800×480 pixeli asigură semnale clare și detaliate. Funcția de analiză FFT permite analiza clară a componentelor armonice, în timp ce diagramele Lissajous sunt utilizate pentru a compara amplitudinea, frecvența și faza a două semnale.

Stocare și gestionare eficientă a datelor

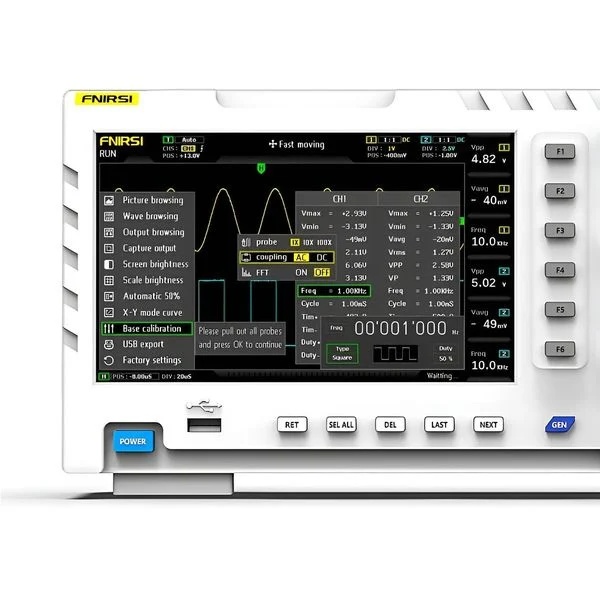

Osciloscopul este echipat cu 1 GB de memorie internă, care poate stoca până la 1000 de forme de undă și 1000 de capturi de ecran. Datele stocate pot fi exportate cu ușurință prin portul USB către un computer pentru analize ulterioare. Un manager puternic de forme de undă permite vizualizarea, mărirea, rotirea și ștergerea înregistrărilor stocate direct pe dispozitiv.

Operare ușoară și protecție
FNIRSI 1014D este echipat cu un buton AUTO pentru ajustarea automată a parametrilor și afișarea semnalului fără o configurare complexă. Modulul integrat de protecție la înaltă tensiune asigură măsurarea în siguranță până la 400 V atunci când se utilizează o sondă 10X.

Caracteristici:

• Lățime de bandă largă și rată de eșantionare ridicată, intrarea cu două canale cu lățime de bandă de 100 MHz și rată de eșantionare de 1GSa/s permite captarea precisă chiar și a semnalelor rapide.
• Generator de semnal integrat, suport pentru 14 semnale standard (de ex. sinus, pătrat, undă dințată) cu frecvență de până la 10 MHz și semnal personalizabil.
• Afișaj mare și luminos, TFT LCD de 7" cu rezoluție de 800×480 pixeli asigură afișarea clară a semnalelor și a rezultatelor analizei.
• Stocare și export de date extinse, memoria internă de 1 GB permite stocarea a până la 1000 de forme de undă și 1000 de capturi de ecran, cu opțiunea de a exporta prin USB.
• Caracteristici avansate de analiză, analiză FFT, diagrame Lissajous, măsurarea cursorului și ajustarea butonului AUTO pentru măsurători eficiente și precise.

Specificații:
Parametrii generali:

• Număr de canale: 2.
• Afișaj: LCD TFT color de 7", rezoluție 800 × 480 pixeli.
• Material: ABS de înaltă calitate
• Sursă de alimentare: 5V (2A, 3A sau 4A)
• Dimensiuni: 310 × 145 × 70 mm
• Greutate: Aproximativ 1,5 kg

Parametrii osciloscopului:

• Lățime de bandă analogică: 100 MHz × 2 canale
• Rata de eșantionare: 1 GSa/s (timp real)
• Adâncimea memoriei: 240 Kbit
• Sensibilitate verticală: 50 mV/div – 500 V/div
• Baza de timp orizontală: 50 S/div – 10n S/div
• Impedanță de intrare: 1 MΩ
• Precizie ADC: 8 biți
• Timp de amplificare: < 3 ns
• Moduri de declanșare: automat (AUTO), normal (Normal), simplu (Single)
• Front de declanșare: crescător, descrescător
• Tensiunea maximă de intrare: 40 V (sonda 1X), 400 V (sonda 10X)
• Moduri de afișare: Y-T, Rolling, X-Y
• Funcții matematice: 14 tipuri (de exemplu, analiza FFT)
• Suport pentru măsurarea cursorului: Da
• Persistență (afterglow): OFF, 500 ms, 1 s, ∞

Parametrii generatorului de semnal:

• Canale: 1
• 14 semnale standard + 1 semnal personalizabil (undă sinusoidală, undă dreptunghiulară, undă în dinți de ferăstrău, jumătate de undă, undă completă, trepte pozitive/negative, creștere/cădere exponențială, DC, multi-audio, puls Sink, undă Lorentz)
• Frecvență maximă: undă sinusoidală: 10 MHz, alte unde: 2 MHz
• Semnal personalizabil: 1 MHz
• Rezoluția frecvenței: 1 Hz
• Amplitudine de ieșire: 2,5 Vpp
• Grad: reglabil

Stocarea și gestionarea datelor:

• Memorie internă: 1 GB
• Capacitate: stochează până la 1000 de capturi de ecran, stochează până la 1000 de forme de undă
• Suport pentru export USB: Da
• Waveform Manager: Suport pentru vizualizarea, mărirea, ștergerea și analizarea semnalelor stocate.

Caracteristici suplimentare:

• Configurare automată (AUTO): un singur buton pentru personalizarea rapidă a parametrilor.
• Afișarea graficului Lissajous: comparați amplitudinea, frecvența și faza a două semnale
• Analiză FFT: analiză clară a componentelor armonice ale semnalului
• Protecție de înaltă tensiune: asigură măsurarea în siguranță până la 400 V atunci când se utilizează o sondă 10X
• Modul Roll: suport pentru măsurători continue în timp real
