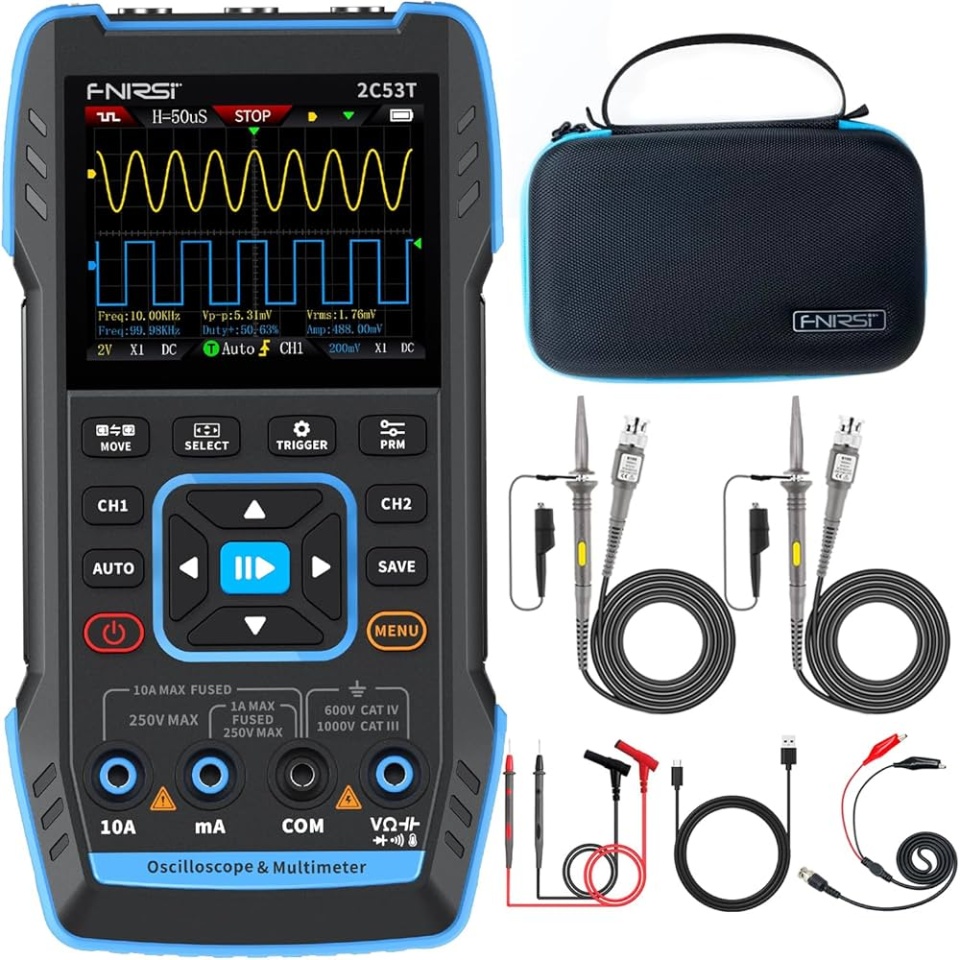

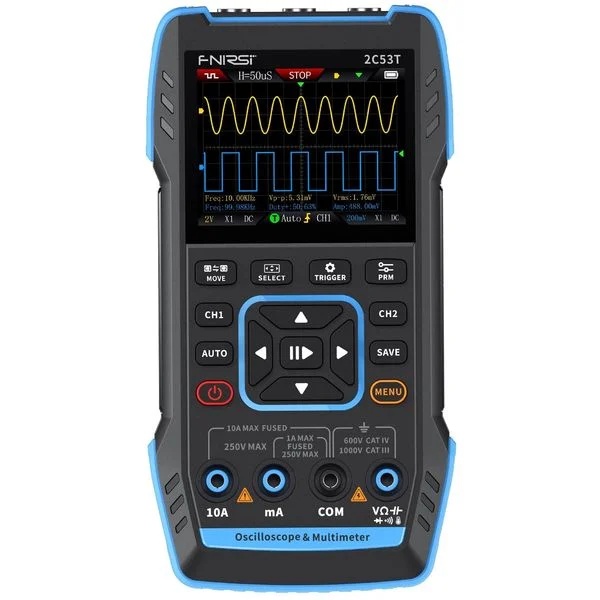

FNIRSI 2C53T Osciloscop 2 canale 50 Mhz, aparat de masura si generator de semnal

FNIRSI 2C53T: osciloscop cu 2 canale, multimetru și generator de semnal într-unul singur cu lățime de bandă de 50 MHz, 250 MS/s, 13 forme de undă și până la 6 ore de autonomie.

FNIRSI 2C53T este un dispozitiv inovator și foarte practic care combină funcțiile unui osciloscop cu două canale, multimetru și generator de semnal. Acest instrument compact este conceput pentru profesioniștii din întreținere, dezvoltare și educație, dar este perfect și pentru entuziaști și studenți. Cu un design hardware avansat care utilizează arhitectura FPGA, MCU și ADC, acesta oferă performanțe, precizie și fiabilitate excelente.

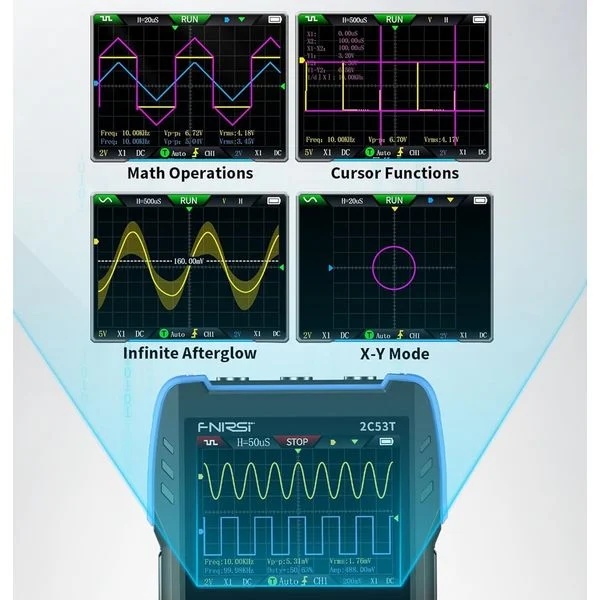

Osciloscopul FNIRSI 2C53T oferă o lățime de bandă de 50 MHz, o rată de eșantionare de 250 MS/s și oadâncime de memorie de 1 kpts. Cu o sensibilitate verticală de 10 mV/div-10 V/div și o tensiune maximă măsurabilă de ±400 V, acesta este potrivit pentru o gamă largă de aplicații. Dispozitivul suportă o varietate de moduri de afișare, inclusiv Y-T, Rolling și X-Y, și oferă funcții avansate precum măsurarea cursorului, luminescență infinită (afterglow) și posibilitatea de a salva și exporta forme de undă. De asemenea, este disponibilă analiza matematică cu opt funcții de bază și analiza FFT.

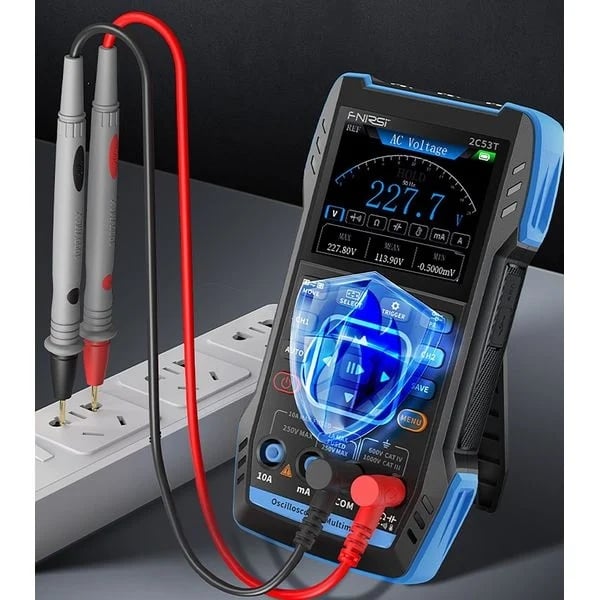

Multimetrul integrat în instrument permitemăsurarea precisă a tensiunii (AC până la 750 V, DC până la 1000 V),curentului (AC/DC până la 9,999 A), rezistenței (până la 19,99 MΩ) și capacității (până la 99,99 mF). De asemenea, oferă funcții pentru măsurarea continuității, testarea diodelor și măsurarea temperaturii de la –55 °C la 1300 °C. Afișajul precis de 4,5 cifre îl face ideal pentru uz profesional și casnic.

Generatorul de semnal al dispozitivului acceptă până la13 tipuri de forme de undă, inclusiv unde sinusoidale, pătrate și în dinți de ferăstrău, cu o frecvență maximă de 50 kHz și un pas de 1 Hz. Amplitudinea de ieșire este reglabilă de la 0–3 V și inversare până la 100%. Aceste caracteristici permit simularea unei game largi de semnale pentru testarea și dezvoltarea circuitelor electronice.

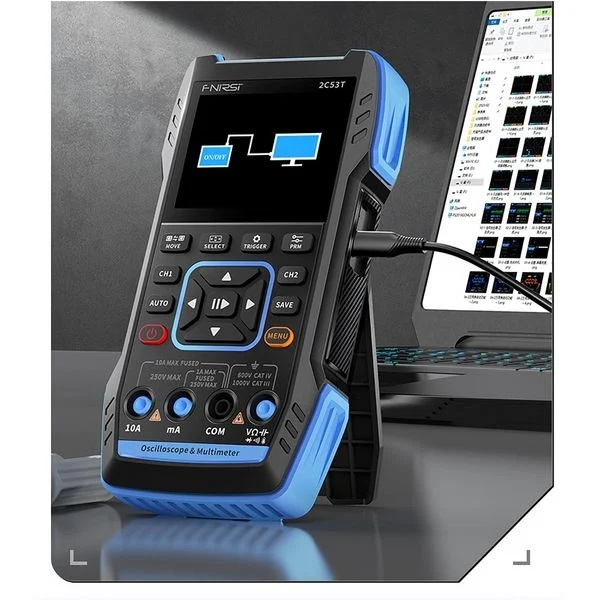

FNIRSI 2C53T are un ecran HD de 2,8" cu o rezoluție de 320×240 pixeli și un design compact care măsoară 167 × 89 × 35 mm și cântărește 300 g. Bateria Li-ion de 3000 mAh încorporată asigură până la 6 ore de funcționare cu o singură încărcare. Conectivitatea USB-C permite încărcarea rapidă și transferul ușor al datelor stocate către un computer pentru analize ulterioare.

Caracteristici:

Combinând trei dispozitive într-unul singur, FNIRSI 2C53T integrează funcțiile unui osciloscop, multimetru și generator de semnal într-un singur instrument. Această versatilitate economisește spațiu, timp și costuri, făcându-l un instrument extrem de practic atât pentru profesioniști, cât și pentru utilizatorii amatori.

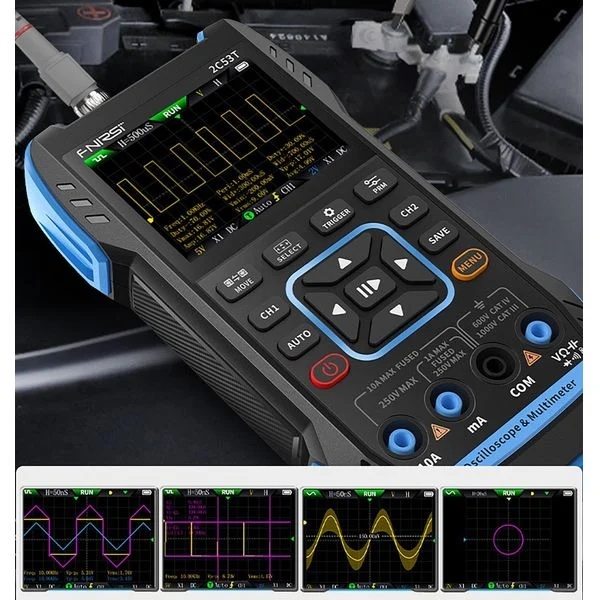

Un osciloscop de înaltă performanță într-un design compact, cu o lățime de bandă de 50 MHz, o rată de eșantionare de 250 MS/s și funcții avansate, cum ar fi analiza FFT, operații matematice și măsurarea cursorului, FNIRSI 2C53T oferă funcții comune dispozitivelor de banc mai mari, dar într-un format portabil și ușor.
Funcțiile avansate ale generatorului de semnal, suport pentru 13 tipuri de forme de undă cu o frecvență maximă de 50 kHz și un pas de 1 Hz, oferă o gamă largă de opțiuni pentru testarea și simularea circuitelor electronice, care nu sunt comune în majoritatea osciloscoapelor portabile.
Precizie ridicată și gamă de măsurători, afișajul multimetrului cu 4,5 cifre și gama de măsurători, inclusiv tensiunea, curentul, rezistența, capacitatea, continuitatea, temperatura și testarea diodelor, oferă precizie profesională și o gamă largă de capabilități.
Durată lungă de viață a bateriei și portabilitate ușoară, bateria încorporată de 3000mAh oferă până la 6 ore de funcționare, mai mult decât majoritatea modelelor concurente. Designul compact și greutatea redusă (300g) asigură portabilitatea și utilizarea ușoară în teren.
Specificații:
Specificații generale:

Afișaj: Afișaj color HD de 2,8", rezoluție 320 × 240 pixeli.
Baterie: Li-ion de 3000 mAh, autonomie de până la 6 ore
Încărcare: USB-C, 5V/1A
Dimensiuni: 167 × 89 × 35 mm
Greutate: 300 g
Limbi: chineză, engleză
Parametrii osciloscopului:

Număr de canale: 2 (osciloscop cu două canale)
Lățime de bandă: 50 MHz
Rata de eșantionare: 250 MS/s
Adâncime memorie: 1Kpts
Impedanță: 1 MΩ
Baza de timp: 10 ns/div la 20 s/div
Sensibilitate verticală: 10 mV/div la 10 V/div (x1)
Tensiunea maximă de intrare: ±400 V
Moduri de declanșare: automat (AUTO), normal (Normal), simplu (Single)
Front de declanșare: ascendent, descendent
Moduri de afișare: Y-T, Rolling, X-Y
Funcții matematice: 8 operații de bază + analiză FFT
Persistență (afterglow): oprit, 500 ms, 1 s, ∞
Funcții suplimentare: stocare imagine formă de undă, export imagini către PC prin USB-C, măsurare cursor
Parametrii generatorului de semnale:

Tipuri de forme de undă: undă sinusoidală, undă dreptunghiulară, undă în dinți de ferăstrău, jumătate de undă, undă completă, forme de undă în trepte (pozitivă, negativă), creștere și scădere exponențială, semnal de curent continuu (DC), multi-audio, impuls de chiuvetă, undă Lorentz
Frecvență maximă: 50 kHz
Pas de reglare: 1 Hz
Amplitudine ieșire: 0–3 V
Ieșire AC: 0–100%
Parametrii multimetrului:

Tensiune DC: 1.9999 V / 19.999 V / 199.99 V / 1000 V
Tensiune AC: 1.9999 V / 19.999 V / 199.99 V / 750 V
Curent continuu: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A
Curent CA: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A
Rezistență: 19,999 MΩ / 1,9999 MΩ / 199,99 KΩ / 19,999 KΩ / 1,9999 KΩ / 199,99 Ω
Capacitate: 999,9 nF / 9,999 μF / 99,99 μF / 9,999 mF / 99,99 mF
Temperatură: –55 °C la 1300 °C (-67 °F la 2372 °F)
Funcții: test de continuitate, test de diodă
