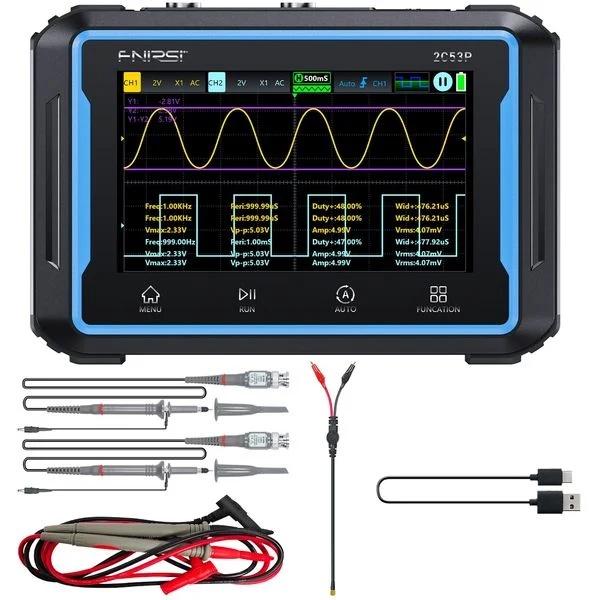

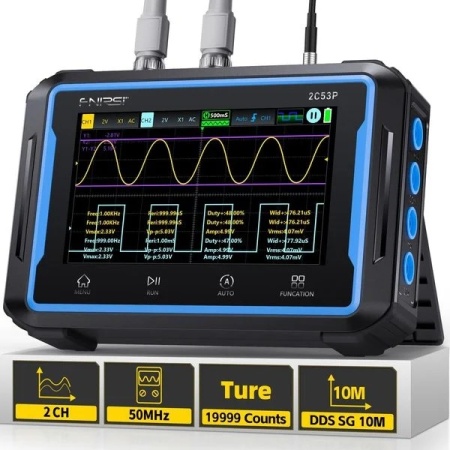

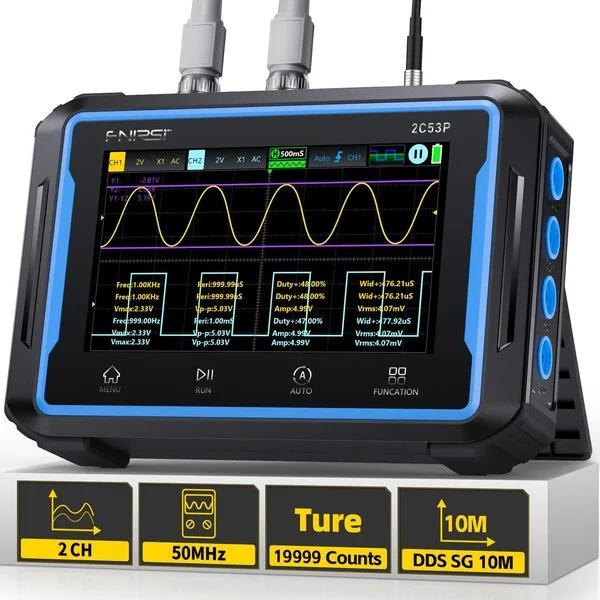

FNIRSI 2C53P Osciloscop, generator de semnal și multimetru 3în1, 2 canale

Descriere

Osciloscop portabil 3in1, osciloscop+generator de semnal+multimetru, vârfuri și sonde de măsurare, rată de eșantionare 250MSa/s, 12 tipuri de semnal, max. ±400 V

Osciloscopul digital FNIRSI 2C53P 3 în 1 este uninstrument foarte versatil și puternic care combină funcțiile unui osciloscop digital, generator de semnal și multimetru. Acesta poate măsura simultan diverși parametri electrici sau captura forme de undă și afișa parametrii electrici sau formele de undă ale semnalelor electrice. Acest instrument este o alegere ideală pentru studenți, precum și pentru tehnicienii profesioniști și amatori care au nevoie de un dispozitiv compact dar puternic pentru diagnosticarea și analiza circuitelor electronice.

FNIRSI 2c53P integrează ingenios un osciloscop digital, un generator de semnal și un multimetru într-unul singur. Acesta dispune de un ecran tactil color mare de 4,3" cu rezoluție de 480×272 pixeli, care oferă o vizualizare clară a formelor de undă. Datorită dimensiunii sale miniaturale șibateriei integrate de 4000 mAh cu o durată de funcționare de 4 ore, acesta este un instrument excelent nu numai pentru laboratoare, ateliere de casă sau școli, ci și pentru lucrătorii de pe teren, de exemplu, în timpul reparațiilor efectuate la clienți.

Osciloscop
Osciloscopul cu două canale 2C53P este ideal pentrucaptarea și compararea simultană adouă semnale în timp real. Dispunând de o lățime de bandă analogică de 50MHz și orată de eșantionare în timp realde 250MSa/s, lățimea de bandă analogică de 50MHzîl face o alegere excelentă atât pentru pasionații de inginerie electrică, cât și pentru inginerii profesioniști.
Folosind o sondă 1×/10×, osciloscopul permite măsurători detaliate și precise. Acesta este conceput pentru a măsura perioada, frecvența, valorile de vârf, valorile maxime și minime, valorile medii, valorile rms, amplitudinea, sarcina ciclului și lățimea pulsului.

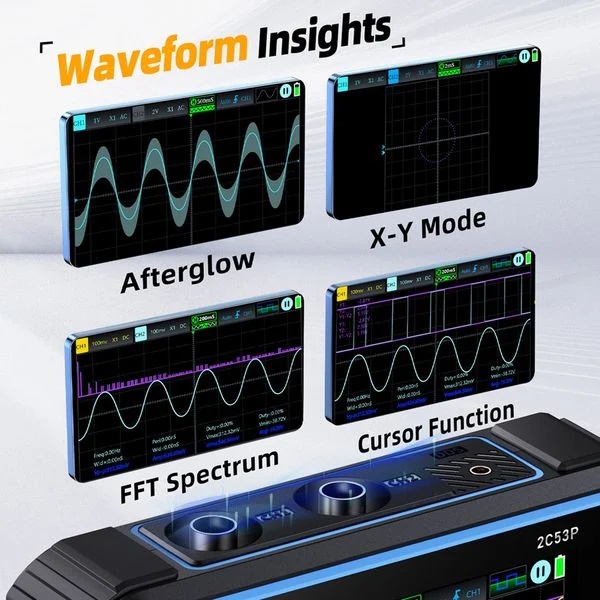

Acest dispozitiv suportă analiza spectrului FFT,operații matematice, măsurarea cursorului, modul XY și alte funcții. Acesta poate stoca până la 5 grupuri de date de măsurare, permițând o analiză aprofundată și vizualizarea gestionării datelor.
2C53P

Generator de semnal
Generatorul de semnal cu funcție DDS încorporat, cufrecvență maximă deieșire de 10 MHz și amplitudine și ciclu de lucru reglabile, oferă oflexibilitate excelentăpentru simularea diferitelor semnale.
2C53P

Acest generator de semnal cu 12 tipuri de forme de undă reglabile, inclusiv unde sinusoidale, unde pătrate, unde în dinți de ferăstrău, jumătăți de undă, unde complete, unde în trepte pozitive, unde în trepte inverse, semnale DC, creștere/cădere exponențială etc. Oferă flexibilitate ridicată și practic pentru emularea diferitelor medii de semnal și evaluarea răspunsului sistemului.

Multimetru:

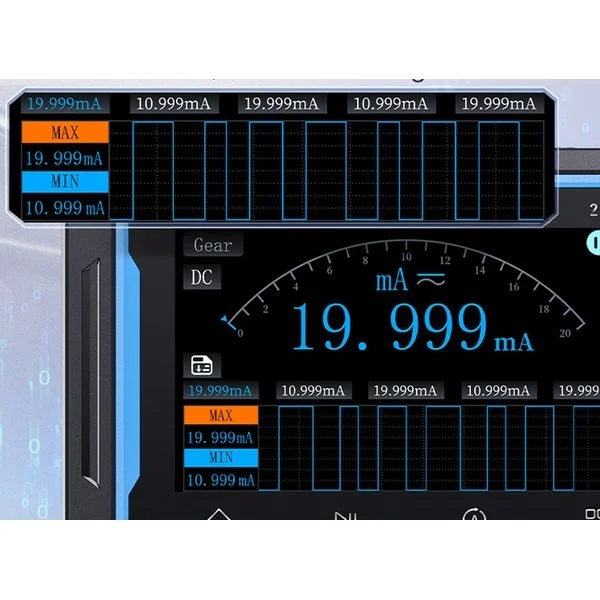

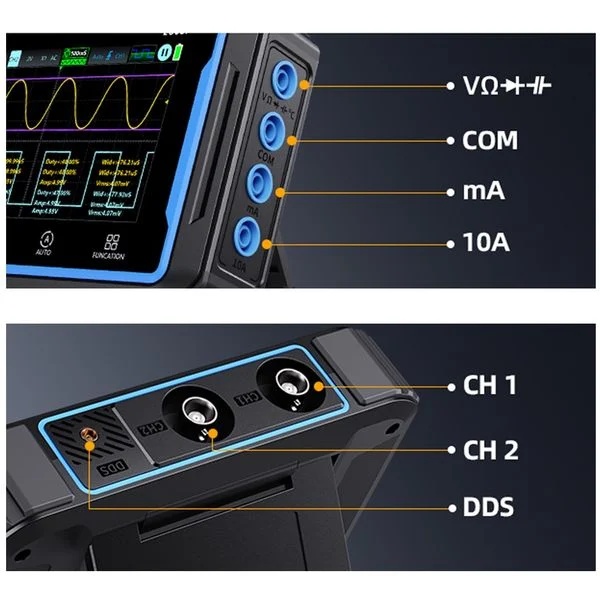

FNIRSI 2c53P este echipat cu un multimetru digital cu măsurare automată. Multimetrul poate măsura tensiunea și curentul AC/DC, rezistența, capacitatea și diodele.
2C53P

Avantaje:

3în1: Osciloscop, generator de semnal și modul multimetru, poate măsura tensiunea până la ±400V.
Generator de semnal: generatorul de semnal DDS poate emite 12 forme de undă, iar frecvența maximă de ieșire a formelor de undă este de până la 10 kHz.
Osciloscopul portabil este echipat cu o funcție inteligentă de autoconfigurare cu un singur clic. O apăsare lungă a butonului AUTO calibrează rapid linia de bază și afișează forma de undă de măsurare fără o reglare complicată.
Portabilitate și compactitate: dimensiunile mici și greutatea redusă fac osciloscopul ușor portabil, ideal pentru munca de teren sau pentru studenți.
Versatil: Cu un generator de semnal integrat, osciloscop și multimetru, dispozitivul poate fi utilizat pentru o gamă largă de sarcini de testare și măsurare.
Interfațacu utilizatorul este intuitivă și ușor de navigat, permițând configurarea și recuperarea rapidă a măsurătorilor.

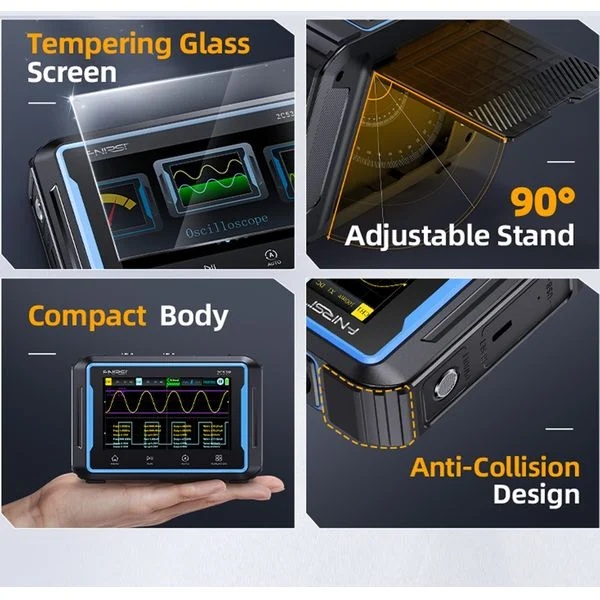

Suport de masă: Un suport practic pentru brațe pe partea din spate a dispozitivului, cu un unghi reglabil de până la 90°
Colțuri din cauciuc
Specificații tehnice:
Osciloscop:

Canale: Canal dublu
Lățime de bandă analogică: 50 MHz
Rata de eșantionare în timp real: 250MSa/s
Stocare: până la 64 kB
Impedanță de intrare: 1MΩ
Intervalul bazei de timp: 10ns/div – 10s/div
Sensibilitate verticală : 10mv/div – 10v/div
Rezoluție verticală : 8 biți
Tensiunea maximă măsurată: ±400 V
Sondă: 1×/10×
Limita lățimii de bandă: suportă limita de 20MHz
Mod de declanșare: AUTO/Normal/Single
Tip de declanșare: Marginea conducătoare, Marginea descendentă
Mod de afișare a formei de undă: XY/YT/Scroll
Metoda de legare: AC/DC
Date măsurate: Perioadă, frecvență, valoare de vârf, valoare maximă, valoare minimă, valoare medie, valoare rms, amplitudine, ciclu de funcționare, lățime impuls
Calcule matematice: 1+2, 1–2, 1*2, 1/2, –1, –2, |1|, |2|, FFT
Captură de ecran pentru ajustarea curbei: Da
Exportul imaginilor curbei de pe computer: Da
Generator de semnal:

Da Canale: Un singur canal
Frecvență: 0–10MHz (undă sinusoidală: 10MHz, alte forme de undă 5MHz)
Amplitudine: 0.1V-3.0V
Ciclul de funcționare al undei pătrate: 0–100%
Tip semnal: undă sinusoidală, undă pătrată, undă dințată, jumătate de undă, undă completă, undă pas cu pas pozitivă, undă pas cu pas negativă, semnal DC, creștere exponențială, scădere exponențială, multi-audio și impuls de sincronizare

Multimetru:

Tensiune DC: 1.9999 V/19.999 V/199.99 V/1000.0 V
Tensiune CA: 1,9999 V/19,999 V/195,99 V/77 V
Curent DC: 19.999 mA/199.99 mA/1.9999A/9.999A
Curent CA: 19,999 mA/199,99 mA/1,9999A/9,999A
Rezistență: 19,999M99Ω/1,9K/1,9999 kΩ/199,99 Ω
Capacitanta: 999,9μF/99,99μF/9,999μF/999,9nF/99,99nF/9,999nF/9,999mF/99,99mF
Test de continuitate: Da

Altele:

Ecran: 4.3", Rezoluție: 480×272
Meniu: Chineză, engleză, rusă, spaniolă, portugheză, germană,
Încărcare USB: USB-C, 5V/2A
Baterie: Litiu, 4000 mAh
Dimensiuni: 145×98×35 mm
Greutate: 360 g
